Robotic Camera Control Automation in Demirören Media Broadcast Studios

Istanbul / Turkiye

О ПРОЕКТЕ

Demirören Medya поставила перед собой цель управлять студийными камерами с помощью централизованной и высокоточной робототехнической системы с целью повышения качества вещания и операционной эффективности в студийных процессах:

  • • Плавные и повторяемые движения камер: Исключить человеческие ошибки, вызванные ручным управлением в прямом эфире, и обеспечить плавный переход к предустановленным ракурсам (preset/cue).
  • • Централизованное и многокамерное управление: Синхронное управление 4 студийными камерами и подключенной инфраструктурой (роутер, tally, управление объективом) из единой точки контроля.
  • • Масштабируемость и интеграция: Бесшовная связь с существующими студийными камерами Sony (HDC100), объективами Canon, роутером Evertz EQX16 и другим периферийным оборудованием.

Что мы сделали

  • Год проекта: 2025
  • Локация: Istanbul / Turkiye
  • Бизнес-партнер: Demirören Media Group

ЧТО МЫ СДЕЛАЛИ

ПРИМЕНЕННОЕ РЕШЕНИЕ И ТЕХНИЧЕСКАЯ АРХИТЕКТУРА

В партнерстве AVITENG и Shotoku в студии было установлено комплексное высокопроизводительное робототехническое студийное решение:

Оборудование и робототехнические головки

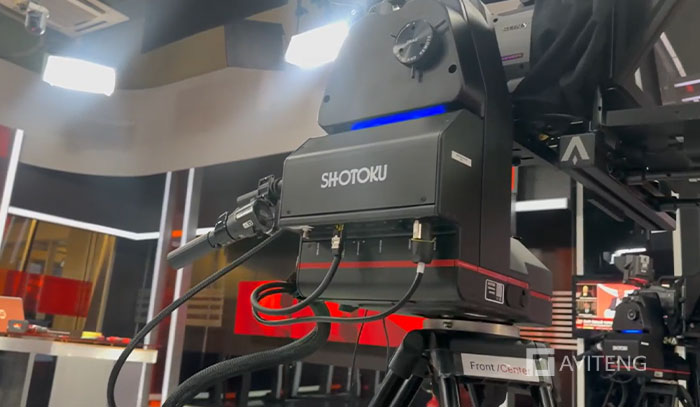

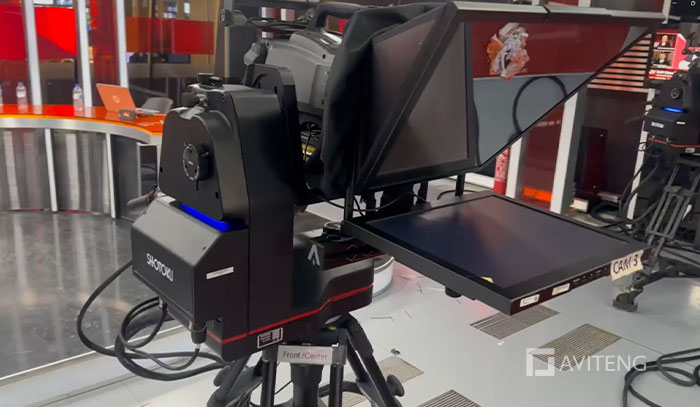

  • • 4 x Shotoku TG18-I-001: Высокоточные панорамные робототехнические головки с грузоподъемностью 62 кг. При необходимости ручного управления они обеспечивают возможность ручного вмешательства (manual override) благодаря жидкостному демпферу (fluid damper).
  • • Интегрированная инфраструктура камер: Полный контроль объектива и фокуса для камер Sony HDC100 и объективов Canon K17ex7.7B IASE с помощью интерфейсных Y-кабелей (CA-265-9030 / CA-361-0001).

Центральное управление и программное обеспечение

  • • 1 x Shotoku TRXT-XY-08-300 (TR-XT System): Блок управления с поддержкой до 8 камер, оснащенный двумя джойстиками (PTZ и XYH) и сенсорным экраном (Dell P2424HT). Возможность функции Drag & Centre, режима CRuZe и отслеживания последовательности ключевых кадров (Key-frame) через живое видео.
  • • 1 x Shotoku ECI-PLUS-001 (Automation Interface): Внешний интерфейс управления для автоматического вызова сцен/ракурсов по командам из внешних систем автоматизации и режиссерского пульта.

Сетевая и сигнальная инфраструктура

  • • Интеграция с Evertz EQX16 Router: Коммутация роутера для HD-превью с использованием протокола Quartz RPC Type-01.
  • • Удлинение Tally и KVM: Поддержка On-Air Tally через IP/Serial/GPI; передача сигналов без потерь из аппаратно-студийного блока в студию с помощью KVM-удлинителей ATEN CE820 HDBaseT и сетевой инфраструктуры Netgear.


КЛЮЧЕВЫЕ КОМПОНЕНТЫ СИСТЕМЫ И ТЕХНОЛОГИИ

  • • Робототехнические головки Shotoku TG-18i (4 шт.): Высокая грузоподъемность 62 кг и плавный жидкостный демпфер обеспечивают как полностью автоматическое робототехническое движение, так и возможность мгновенного ручного вмешательства.
  • • Платформа управления Shotoku TR-XT (1 шт.): Центральное управление с панелью с двумя джойстиками и сенсорным интерфейсом Dell, обеспечивающее Drag & Centre и отслеживание последовательности ключевых кадров для 8 камер.
  • • Автоматизация и системная интеграция: Интерфейс Shotoku ECI-Plus для автоматизации режиссерского пульта; интеграция роутера Evertz EQX16 (Quartz RPC) и Tally для предварительного просмотра в реальном времени и синхронизации с видеомикшером.
  • • Сигнальная и KVM-инфраструктура: KVM-удлинители ATEN HDBaseT и сетевые решения Netgear для бесперебойной передачи данных между аппаратно-студийным блоком и студией.


ПОЛУЧЕННЫЕ РЕЗУЛЬТАТЫ И ПРЕИМУЩЕСТВА

  • • Высокий стандарт вещания: Благодаря предварительно запрограммированным позициям камер и плавным переходам движения (CRuZe/Key-frame) визуальное качество прямых трансляций было поднято на высочайший уровень.
  • • Операционная эффективность: Обеспечена возможность беспрепятственного одновременного управления 4 камерами в студии одним оператором с помощью сенсорной панели TR-XT.
  • • Гибкость и надежность: Благодаря гибридной структуре студийная команда получила гибкость мгновенного перехода от роботизированной системы к полностью ручному управлению при необходимости.
  • • Полная полевая поддержка и обучение: Техническое и операционное обучение, проведенное инженерами AVITENG и Shotoku, минимизировало время адаптации режиссерской группы к системе.

БРЕНДЫ

shotoku
evertz
netgear
aten

ФОТОГРАФИИ ПРОЕКТА

demiroren1 demiroren2 demiroren3
