5-е Азиатские игры в помещениях и по боевым искусствам (AIMAG) прошли в Ashgabat Olympic Complex, Туркменистан, в сентябре 2017 года. Это были первые игры Olympic Council of Asia (OCA), проведенные в стране Центральной Азии. Церемония подписания контракта с городом-организатором состоялась в Кувейте 19 декабря 2010 года.

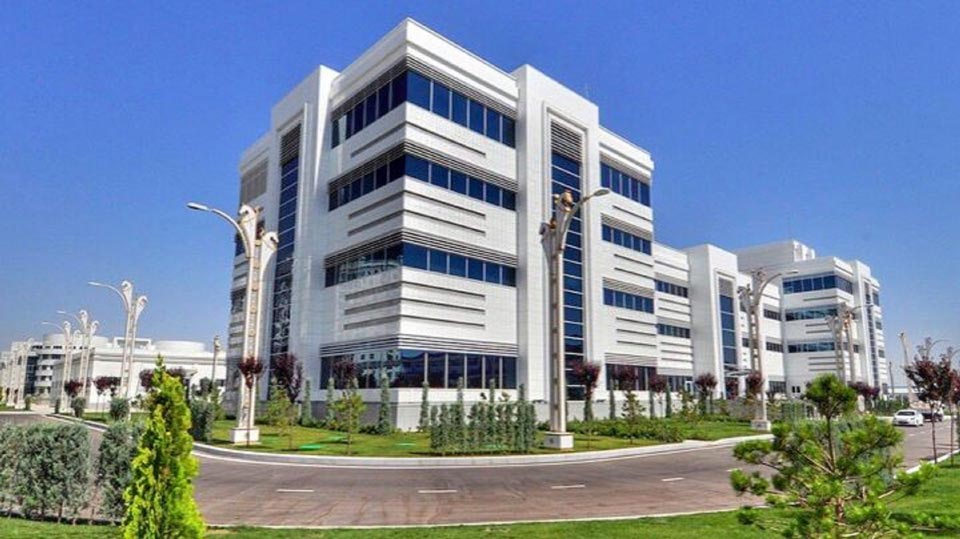

Ashgabat Olympic Complex - масштабный объект, построенный турецкой строительной компанией Polimeks в столице Туркменистана.
Объект в Ашхабаде занимает площадь 1.466.400 м2; все детали были тщательно продуманы от A до Z, а удобный доступ из любой части города обеспечивается благодаря расположению на пересечении четырех основных магистралей.

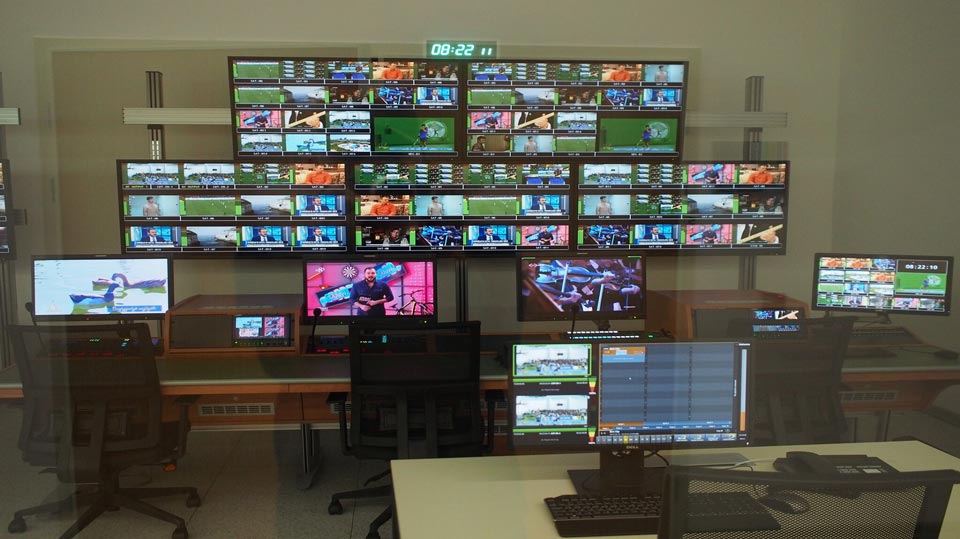

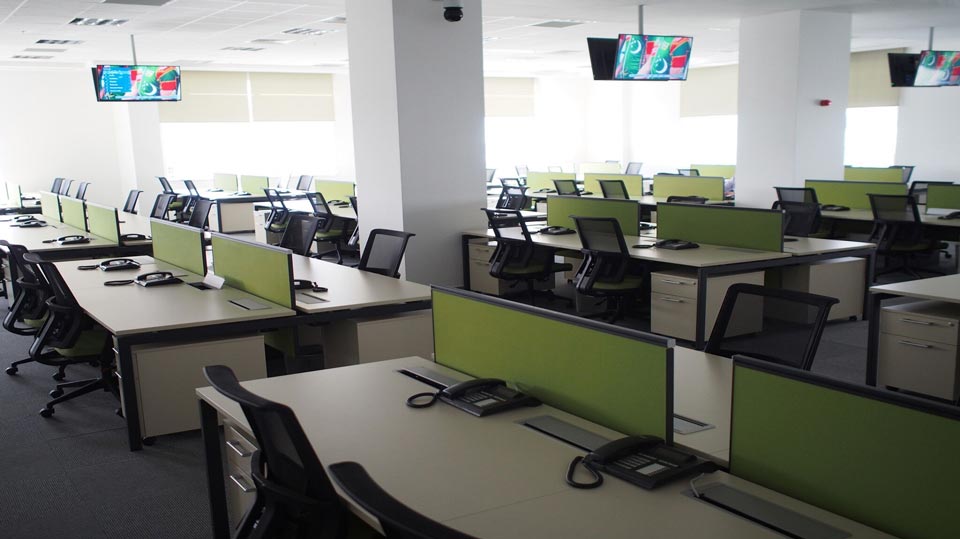

International Broadcast Centre (IBC) создается на каждых олимпийских играх как медиа-штаб для локальных и международных СМИ. Это центральная операционная, производственная, техническая и административная база вещательных операций. Объект включает производственные и вещательные зоны, технические помещения, главный пресс-центр, зоны правообладателей вещания, офисы, рестораны, студии, конференц-залы, центр информационных технологий и другие помещения.
AVITENG было поручено построить технологически сложную и перспективную production and broadcasting system в период, когда отраслевые стандарты для UHD, 4K и последующих форматов еще не были сформированы; фактически стандарт SMPTE 2110 тогда еще не применялся в реальных проектах.
AVITENG спроектировала и построила уникальную систему с поддержкой 4K и IP-based SDVN, связанную со всеми площадками и локациями Ashgabat Olympic Complex.
Строительство технических зон проекта было выполнено в соответствии с консультациями AVITENGи комментариями AVITENG по технической инфраструктуре (Raised Floor, Cable Tray, Lighting, HVAC и др.).
Развернутая архитектура позволяет использовать как централизованное, так и локальное управление в зависимости от конкретной потребности без необходимости аппаратных изменений.
International Broadcast Centre (IBC) включает следующие технические зоны:
| Используемое оборудование | Производители |
|---|---|
| Платформа маршрутизации видеосервисов 40RU SDVN | EVERTZ EXE-VSR |
| Видеосервер и повторы 4K / HD видео в прямом эфире | EVERTZ DREAMCATCHER |
| Мультивьюер с интерфейсом 10GbE | EVERTZ VIP |
| Пульт центрального управления и графика фирменного стиля | EVERTZ EMC |
| Оркестрация и управление SDN | EVERTZ MAGNUM |
| Видеомаршрутизатор | EVERTZ EQX and EQT |
| Настраиваемый пользовательский интерфейс / Виджеты для маршрутизаторов, мультивьюеров и инфраструктурных инструментов | EVERTZ VUE |
| Вспомогательное (Glue) оборудование 4K и 3G-SDI | EVERTZ 7800 Series |
| Мастер SPG и автопереключатель резерва (Change-over) | EVERTZ 5601MSC and 5601ACO2 |
| Контроль кодирования, вещания, мультиплексирования, сплиттеров и анализа состояния сигнала | EVERTZ 3480 Platform |
| Высокоплотная платформа обработки вещания | EVERTZ EV80 |
| Радиочастотный маршрутизатор | EVERTZ XRF6 |
| Радиочастотные и оптические приемники и передатчики | EVERTZ |
| ПО мониторинга аварийных сигналов SNMP с поддержкой графических карт, e-mail уведомлениями и настройкой модулей | EVERTZ VistaLINK |
| Общее хранилище данных | HARMONIC MEDIA GRID Logo |
| Графика для прямого эфира | ORAD HDVG 4 - 8K |
| Студийные камеры | SONY HDC-2500 |
| Видеомикшеры (Production Switchers) | SONY MVS-8000X |
| Вещательные объективы | CANON HJ Series |
| Система штативов и операторской поддержки | VINTEN |
| Телепромфтер | AUTOSCRIPT |
| Цифровая комментаторская система | AEQ OLYMPIA |
| Видеомикшеры (Production Switchers) | ROSS ACUITY 4K |
| Платформа служебной связи (Intercom) | RIEDEL ARTIST |
| Проводные и беспроводные микрофонные системы | SENNHEISER |
| Видеомониторы | TVLOGIC |
| Аудиомониторы | WOHLER |
| 4K мониторы формы сигнала (Waveform) | LEADER 5490 |
| 4K повышающий/понижающий конвертер и процессор | AXON |
| Система тестирования, анализа и мониторинга MPEG | TEKTRONIX MTS4000 |
| Основной и периферийный коммутатор (Core & Edge) | JUNIPER EX Series |
| Сетевая вещательная система | AVITENG |
| Станция нелинейного монтажа 4K (NLE) | AVID Media Composer |
| Цифровая микшерная консоль | STUDER VISTA |
| Цифровая микшерная консоль | CALREC SUMMA |
| Радиоконсоли | AXIA |
| Аудиомониторы | GENELEC |
| Цифровой блок обработки звука | JUNGER AUDIO |
| Процессор управления громкостью/шумом | LINEAR ACOUSTIC |
| Подвесные системы и освещение | ARRI Lighting |
| Серверы, рабочей станции и клиентские ПК | DELL |
| Интеллектуальные PDU и блоки перезагрузки | TSL |
| Сервер точного времени NTP Master Clock | GORGY TIMING |
| Техническая мебель | LUND HALSEY |
| Кодер, мультиплексор и приемник | ERICSSON |
| Усилители на лампе бегущей волны (УЛБВ / TWTAs) | XICOM XTD |
| Антенные системы | GD SATCOM |
| Модуляторы | NEWTEC |
| Анализатор спектра | ROHDE & SCHWARZ |
| KVM over IP | ATEN |
| Рэковые шкафы | LANDE |
The EVERTZ EXE-VSR router стал ядром объекта с коммутационной емкостью 46Tb/s в 40RU. Благодаря 2304 портам 10GbE EXE router обеспечил исключительную гибкость и масштабируемость для video transport over IP с использованием SMPTE-2022-6 и non-blocking switch fabric с поддержкой до 13 800 несжатых HD-SDI сигналов.
EVERTZ DreamCatcher IP-based production and replay servers были напрямую подключены к системе через порты 10GbE и стали ключевыми элементами структуры SDVN. Они обеспечили 4K zoom и Mosaic, а также стандартные возможности, ожидаемые от replay servers. Быстрые возможности редактирования DreamCatcher в сочетании с улучшенным production workflow позволяют replay операторам работать максимально профессионально. HARMONIC MediaGrid идеально подошел под требования системы к shared storage.

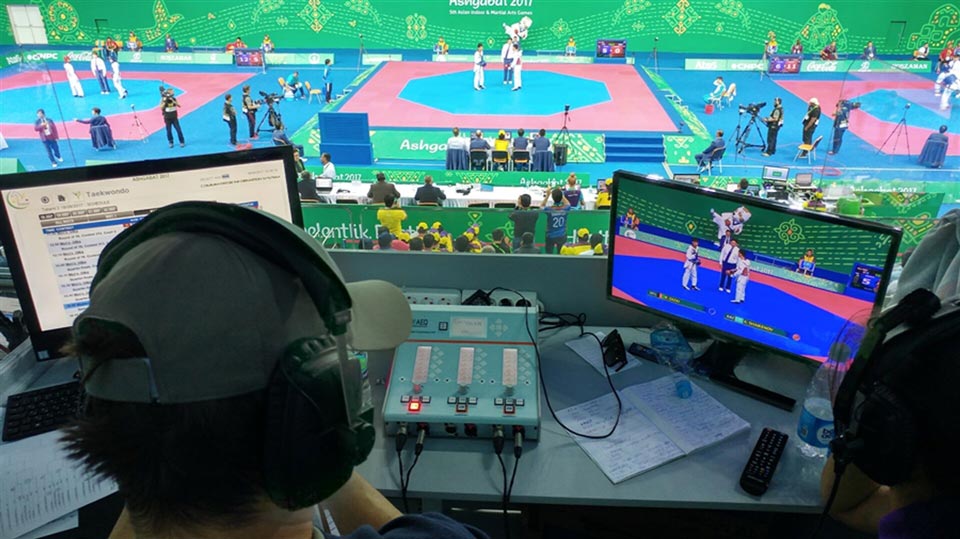

Выбранной commentary platform стала AEQ OLYMPIA благодаря способности обслуживать крупные спортивные мероприятия (до 5000 независимых аудиоканалов), высокой надежности с резервированием каждого компонента и подтвержденной эффективности на аналогичных мероприятиях, что подтверждают референсы AEQ, таких как олимпийские мероприятия, мировые и европейские футбольные турниры, чемпионаты мира по легкой атлетике и др. Полная система включала 52 commentary позиции, часть которых была постоянно развернута в 10 фиксированных локациях, а остальные динамически распределялись между площадками. Эти commentary позиции были подключены к 23 BC2000-D frames, где аудиосигналы концентрировались, обрабатывались и распределялись. Также были установлены 40 AEQ Phoenix audio codecs, чтобы передавать commentary audio signals из IBC в центральную студию каждого вещателя в Ашхабаде во время соревнований.
Дизайн и разработка: AVITENG Dev Team
